Токоподводы на обогреваемых смотровых стеклах

На стекло в вакууме нанесено тонкое прозрачное проводящее покрытие для электрического обогрева стекла. Токоподвод к покрытию должен обеспечивать прочный надежный контакт на большой площади.

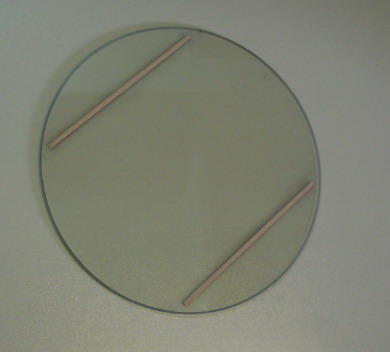

Нанесение контактных полос позволяет равномерно распределить ток по поверхности стекла и обеспечить паяное соединение с подводящим проводом.

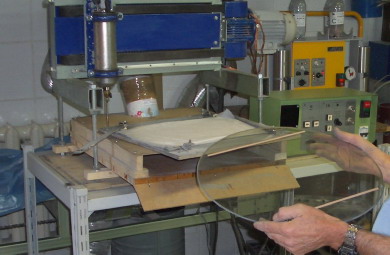

Для нанесения контактных полос стекло с покрытием размещается перед соплом напылителя ДИМЕТ и при постоянной скорости перемещения сопла наносятся сначала контактный подслой алюминия составом А-20-10, а затем слой меди составом С-03-10.

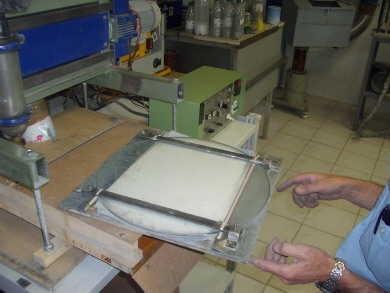

Места разрыва или окончания линий закрываются металлическими масками.

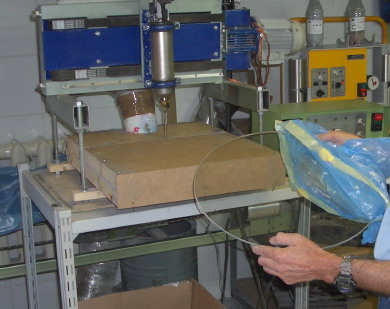

Для нанесения прямых полос в пылезащитной камере достаточно одной щели для перемещения сопла. Хорошая вытяжная система обеспечивает при этом практически полное отсутствие выбросов пыли из камеры. Если при напылении еще слегка приоткрывать дверцу камеры, то пыли не будет и на поверхности стекла.
